Viga Cavaletada

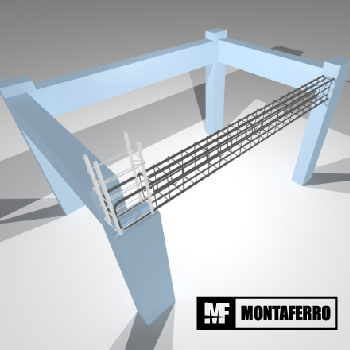

Viga Cavaletada - 1

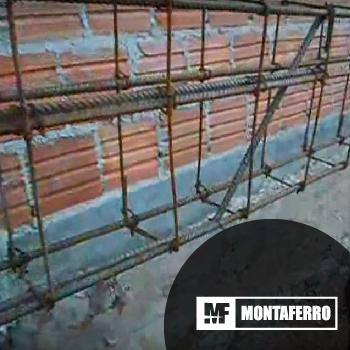

Viga Cavaletada - 2

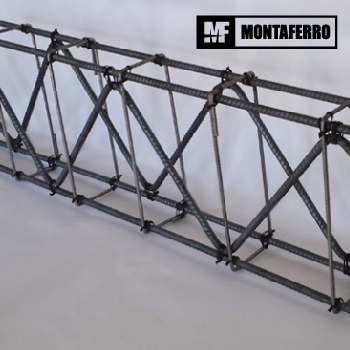

Viga Cavaletada - 3

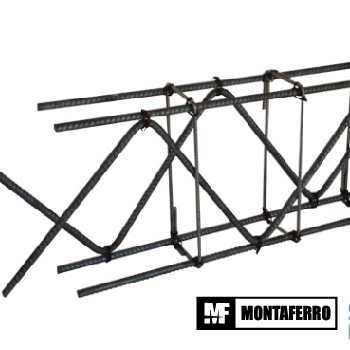

Viga Cavaletada - 4

Clique nas imagens para ampliar.

Como a viga cavaletada é feita e quais as suas características predominantes no ramo da construção civil.

A armadura de cavalete, ou como é conhecida popularmente viga cavaletada, foi muito utilizada antigamente nas construções por acharem que esse tipo de armadura seria mais resistente e evitaria possíveis rachaduras resultantes de esforços cortantes da estrutura em vigas bi apoiadas. Para quem não sabe, uma viga bi apoiada, é uma viga que possui dois pilares de ligação, um em cada extremidade da armadura.

Antigamente a viga cavaletada era usada para evitar as fissuras que eram causadas no concreto, muitos acreditavam que o formato dos estribos em cavalete faziam com que os esforços transversais fossem neutralizados. Com o uso aleatório dessa armadura e a popularização de forma incorreta para as construções, foi em 1970 que os livros e normas de engenharia aboliram a armadura de cavalete de seus ensinamentos, devido à esse uso indiscriminado por parte dos construtores.

Além de não ser mais usada por motivos errôneos de cálculo, a viga cavaletada também resultava em mais aço usado para a armadura, mais dinheiro gasto com vergalhões e mais peso atribuído a estrutura. Tudo isso resultava em prejuízo para quem construía. Tudo isso era feito, pois tinham uma falsa sensação de que a viga, pelo falo de ter o cavalete no interior da armadura, fazia com ele ela ficasse mais rígida e não envergasse na hora que fosse levantada.

De que forma a viga cavaletada está presente nos dia de hoje nas obras ao redor do mundo.

Como citado a cima, hoje em dia não se usa mais as armaduras de cavalete (viga cavaletada) nas estruturas de concreto armado. Depois que ela foi extinta dos livros de engenharia, foi adotado um novo modelo de cálculo estrutural onde cada armadura é calculada individualmente, pois cada tipo de armadura está sujeito a tipos diferentes de esforços e por consequência, tipos diferentes de problemas que podem resultar no rompimento das mesmas.

Atualmente o tipo de peça que mais se assemelha com a viga cavaletada é a treliça, peça usada para construir telhados, portas, janelas, entre outras coisas. A treliça você encontra na Montaferro, uma empresa focada na produção de armaduras de aço para concreto armado. Toda e qualquer tipo de armadura você encontra nessa empresa, que é especializada em aço sob medida para a construção civil.

Envie seu orçamento para a equipe da Montaferro e faça o seu orçamento do seu projeto estrutural. A equipe de projetos pode tirar suas dúvidas sobre a viga cavaletada.
